Lavorazione degli spigoli con le frese in metallo duro
Perché la lavorazione degli spigoli è così importante?
Con la lavorazione degli spigoli si eliminano le sporgenze sul pezzo da lavorare, riducendo così il pericolo di lesioni.
La lavorazione degli spigoli, inoltre, è fondamentale in numerosi settori. Gli spigoli definiti sono un prerequisito per una corretta saldatura dei componenti (saldature a V). Influiscono inoltre in modo decisivo sulla durata dei componenti.
Quando ferro e acciaio si ossidano in presenza di ossigeno e acqua (ad es. nell’atmosfera, in acqua e nel terreno) si formano corrosione e ruggine. La corrosione (ruggine) rappresenta un grosso problema per l’utilizzo e la lavorazione dell’acciaio. La ruggine non è solo brutta da vedere, ma indebolisce il materiale da lavorare.
Per proteggere i pezzi da lavorare dalla corrosione (ruggine), spesso si utilizzano sistemi di rivestimento quali vernici, rivestimenti in polvere o in metallo. Le caratteristiche della superficie da rivestire sono fondamentali per la riuscita degli interventi di protezione dalla corrosione.
I rivestimenti su spigoli vivi presentano uno spessore inferiore rispetto alle superfici piane. Gli strati protettivi si staccano più frequentemente e inoltre si danneggiano più facilmente.

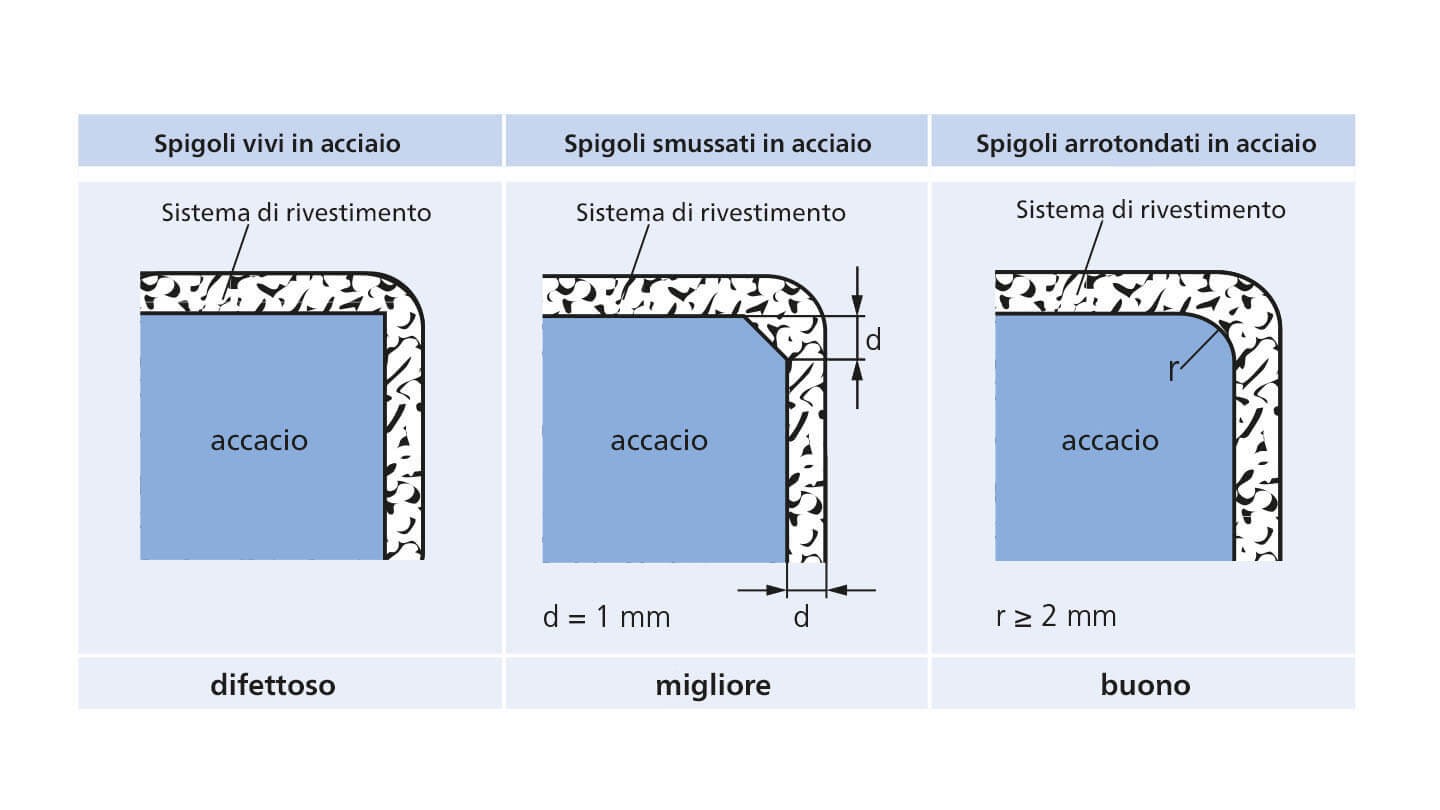

Per contro gli spigoli arrotondati consentono di applicare il rivestimento in modo omogeneo con uno spessore sufficiente. Per questo motivo tutti gli spigoli vivi del componente devono essere sbavati, smussati e idealmente arrotondati a un raggio ≥ 2mm.
Per un arrotondamento definito degli spigoli in preparazione all’applicazione del rivestimento, PFERD consiglia le frese in metallo duro con taglio EDGE.
Oltre alla lavorazione degli spigoli come misura di sicurezza o anticorrosione, gli spigoli arrotondati svolgono un ruolo importante anche dal punto di vista estetico.
Quali tipi di lavorazione degli spigoli vi sono?
Nella lavorazione degli spigoli possiamo distinguere due tipi di applicazione:
- Lavorazione definita degli spigoli
- Lavorazione flessibile degli spigoli
PFERD propone inoltre tagli e versioni sia per la lavorazione flessibile sia per la lavorazione definita degli spigoli.
Quali tipi di frese sono adatte per la lavorazione definita degli spigoli?
Per la lavorazione definita degli spigoli sono disponibili i seguenti tipi di frese:
Forma a cono EDGE
Le frese con forma a cono del tipo EDGE sono adatte per creare smussi definiti in modo esatto. A seconda della versione consentono di bisellare angoli di bisellatura di 30° o 45°.
Le frese con un angolo di bisellatura di 45° possono essere utilizzate in combinazione con l’EDGE Cutting System. La larghezza dello smusso generato è di 1,2 mm (+/- 0,2 mm).
Forma arrotondata V EDGE
Le frese con forma arrotondata del tipo EDGE sono adatte per creare raggi precisi. Sono adatte per la produzione e la lavorazione di raggiature esterne di 3 mm e possono essere utilizzate in combinazione con l’EDGE Cutting System. Le frese non sono riaffilabili.
Quali tipi di taglio sono adatti per la lavorazione definita degli spigoli?
Le frese in metallo duro con taglio EDGE sono state appositamente sviluppate per la lavorazione definita degli spigoli. La loro particolare struttura permette di passare le frese esattamente lungo lo spigolo senza danneggiare il pezzo.
In questo modo si possono creare in una sola passata spigoli precisi con smussi definiti da 30° oppure 45°, oppure con un raggio definito di 3,0 mm. L’arrotondamento degli spigoli tra l’altro è previsto come misura di sicurezza anticorrosione secondo le seguenti norme: ISO 12944-3, ISO 8501-3, SOLAS XII/6.3 (rif. T4/3.01 MSC. 1/Circ. 1198).
Quali tipi di frese sono adatte per la lavorazione flessibile degli spigoli?
Per la lavorazione flessibile degli spigoli sono disponibili i seguenti tipi di frese:
Forma a cono
Le frese a cono a norma DIN 8032 con taglio a norma DIN 8033 sono ideali per smussare e bisellare in modo flessibile. PFERD offre queste frese nelle varianti KSJ (60°) e KSK (90°).
Le frese sono disponibili nella versione a doppio taglio, dentate e utilizzabili su entrambi i lati.
Forma arrotondata
Le frese a forma arrotondata sono caratterizzate dalla concavità frontale. Presentano un taglio a norma DIN 8033 e sono adatte per la produzione e la lavorazione di raggiature esterne e raggiature di spigoli. Le frese non sono riaffilabili.
Frese a raggio
Le frese a raggio con concavità frontale e taglio speciale sono utilizzate per la produzione e la lavorazione di raggiature esterne. Sono disponibili in due versioni: a forma cilindrica con triplice profilo concavo oppure a forma concava rastremata in direzione del gambo. Le frese non sono riaffilabili.
Frese a cono rovesciato
Le frese a cono rovesciato sono rastremate in direzione del gambo e conformi alla norma DIN 8032 con taglio conforme alla norma DIN 8033. Sono utilizzate per la lavorazione di sottosquadri difficili da raggiungere.
PFERD propone le frese a cono rovesciato nelle varianti WKN e WKNS. WKN si riferisce alla versione senza, WKNS alla versione con taglio frontale.
Quali tipi di taglio sono adatti per la lavorazione flessibile degli spigoli?
Per la lavorazione flessibile degli spigoli PFERD consiglia le frese in metallo duro con taglio 3, 3 PLUS, 5 e le frese con taglio speciale (SP). Grazie alla loro forma particolare queste frese permettono di creare smussi e raggi praticamente perfetti.
Le frese sono utensili di semplice utilizzo e possono essere utilizzate anche in punti difficilmente raggiungibili.
EDGE Cutting System
L’EDGE Cutting System è costituito da frese con taglio EDGE e da una speciale boccola guida.
Il sistema è compatibile con qualsiasi macchina per utensili reperibile in commercio che garantisce una guida ottimale durante lavori di sbavo leggeri.
Quando necessario è possibile riordinare e sostituire la fresa dell’EDGE Cutting System.
